Kích thước bản vẽ khe lún, thiết kế thi công khe lún khe co giãn

Kích thước bản vẽ khe lún có rất nhiều dòng sản phầm nhiều loại tính năng tuy nhiên để lựa chọn phù hợp với từng công trình dự án yêu cầu phải được tính toán thiết kế một cách phù hợp qua nhiều quy trình và các bước khác nhau, mỗi bước lại đóng một vai trò không thể thiếu vào quy trình tổng thể của việc xây dựng bản vẽ thiết kế khe lún co giãn ngay từ khi ban đầu cho đến khi hoàn thành việc thi công cụ thể như sau:

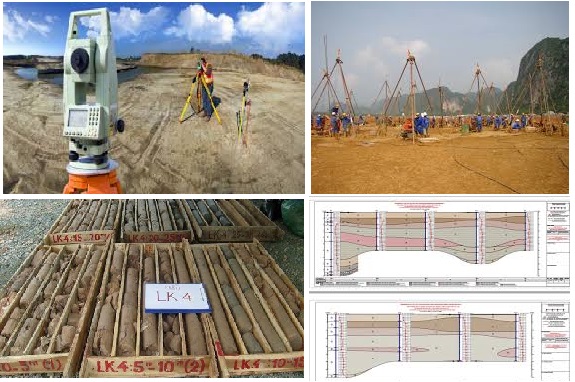

I. Quy trình các bước cơ bản tiến hành triển khai khảo sát địa chất như sau:

Công tác chuẩn bị và Lập phương án kỹ thuật:

Tiếp nhận các nhiệm vụ, nghiên cứu kỹ lưỡng hồ sơ công trình.
Lập các phương án kỹ thuật khoan khảo sát (Ví dụ: số lượng hố khoan, chiều sâu cơ sở, vị trí cho từng hố khoan) và kế hoạch triển khai cụ thể.

Triển khai thi công khảo sát hiện trường công trình:

Xác định vị trí định vị cụ thể và tổ chức triển khai giàn máy khoan tại công trường.
Tiến hành khoan thăm dò địa chất, và lấy mẫu đất/đá theo độ sâu quy định.
Đo đạc tính toán mực nước ngầm và thực hiện các thí nghiệm trực tiếp tại hiện trường (như SPT – xuyên tiêu chuẩn).

Thí nghiệm trong phòng để phân tích:

Tiến hành chuyển mẫu thu thập được như đất, đá, nước về phòng thí nghiệm.
Thực hiện kiểm tra phân tích các chỉ tiêu cơ lý (như thành phần hạt, độ ẩm, dung trọng, sức bền cắt,…).

Lập báo cáo khảo sát địa chất một cách cẩn thận:

Kết hợp toàn bộ dữ liệu từ phân tích, tổng hợp dữ liệu hiện trường và phòng thí nghiệm.
Xác định thành phần cấu trúc nền đất, các đặc điểm đặc tính địa chất, mức độ an toàn (hoặc tai biến địa chất) và đánh giá mực nước ngầm.
Cuối cùng là bàn giao hồ sơ báo cáo kết quả khảo sát, nhằm cung cấp số liệu phục vụ cho thiết kế móng công trình một cách an toàn tốt nhất.

Lưu ý:

Vi trí khoảng cách giữa các hố khoan thông thường từ 25m đến 75m tùy thuộc vào địa hình độ phức tạp của địa chất tại nơi ta triển khai (đơn giản hay trung bình).
Dự trù chi phí khảo sát thường tính theo đơn vị mét khoan (khoảng 300.000-550.000 VNĐ/mét với địa chất bình thường, hoặc giá cả theo thỏa thuận thực tế).

II. Một số bước để tiến hành Thiết kế khe lún khe co giãn nhiệt:

Quá trình nghiên cứu Thiết kế khe lún (settlement joint) là một công đoạn rất quan trọng, cần thiết cho công việc xây dựng và vận hành ổn định bền vững cho nên có một số tiêu chí cơ bản cần phân tích dựa trên sự chênh lệch tải trọng, đặc điểm địa chất nền đất và chiều dài công trình (hay còn gọi quy mô), nhằm tách các khối công trình có mức độ lún dự kiến được tính toán khác nhau. Các trường hợp cần thiết bao gồm chiều dài công trình trên 60m, vị trí xây trên khu vực nền đất yếu, tổng thể không đồng nhất, hoặc quy mô các khối nhà có chênh lệch chiều cao lớn.

Phân tích cụ thể các loại công trình cần thiết kế khe lún:

Công trình có sự chênh lệch tải trọng lớn: Các tòa nhà có phần thân chênh lệch chiều cao đáng kể (ví dụ: một khối 5 tầng nối liền một khối 15 tầng hoặc cao hơn) do đó tạo ra áp lực lún ở hai khối là khác nhau, chính vì vậy ta cần tách biệt bằng các bố trí khe lún ở vị trí tiếp giáp để tránh sự bẽ gãy kết cấu gây nứt vỡ công trình.
Công trình xây dựng trên nền đất không đồng nhất: Khi nền móng một phần nằm trên đất cứng ổn định, phần còn lại nằm trên đất yếu hoặc thiếu ổn định, thì chúng ta cần thiết kế bố trí khe lún vào vị trí tiếp giáp giữa các loại đất khác nhau này nhằm đảm bảo sự an toàn cho hai phần khối công trình về sau.
Công trình có chiều dài lớn hơn so với quy định: Cho dù là công trình nhà dân dụng, nhà máy sản xuất hay khu công nghiệp, sân bay bến cảng, đường sá giao thông hoặc tường rào bao quanh khu đất dài hơn thường đòi hỏi chúng ta phải thiết kế bố trí khe lún để phân tách, tránh sự nứt do giãn nở nhiệt và lún không đều gây ra sự hư hỏng về sau.
Công trình nhà liền kề, cải tạo nâng cấp thêm: Xây dựng công trình mới sát vách công trình cũ đã xây dựng trước đó, thì yêu cầu đòi hỏi tách hai phần móng riêng biệt để không ảnh hưởng đến sự ổn định của công trình hiện hữu củng như mang đến sự ổn định của hai công trình trong quá trình vận hành sử dụng sau này.

Tiêu chuẩn và lưu ý khi tiến hành bố trí thiết kế kích thước bản vẽ khe lún:

Bản vẽ cấu tạo: Khe lún phải được thiết kế tạo khe riêng kéo dài từ móng, tường, sàn và mái theo một trục đứng (tách biệt hoàn toàn các khối với nhau).
Khoảng cách: Thông thường bố trí khe lún là từ 24m đến 60m tùy loại kết cấu bê tông cốt thép hay khung thép, và chiều rộng khe thường khoảng 10mm đến 30mm còn phụ thuộc vào từng đặc điểm công trình, địa chất khác nhau để ta bố trí cho phù hợp
Vị trí bố trí khe lún: Tại nơi có sự thay đổi độ cao, thay đổi độ cứng kết cấu hoặc thay đổi địa chất thổ nhưỡng xây nền móng (bố trí khe lún ở vị trí chuyển tiếp).

III. Các bước tiến hành thi công nẹp khe lún khe co giãn NTT Việt Nam

Bước đầu tiên: Khảo sát công trình vị trí thi công lắp đặt, tính toán số lượng vật tư, thanh nẹp khe lún NTT, máy móc thiết bị, công cụ dụng cụ, vị trí tập kết vật liệu, tiến độ thời gian yêu cầu hoàn thành để ta tính về số lượng tổ đội thi công nhăm đảm bảo đạt hiệu quả
Bước thứ hai: Trong quá trình thi công đổ bê tông không thể tránh được các khe lún khe co giãn có thể bị lệch không đảm bảo đúng tiêu chuẩn thiết kế, do đó ta phải chỉnh sửa lại một phần khe hở để để nhằm đảm bảo phân tách hoàn toàn hai khối công trình kéo dài từ móng đến mái, phân tách về kết cấu.
Bước thứ 3: Lắp đắt phần vật liệu chèn lót (nếu có); Với các khe lún co giãn thi công ở các vị trí sàn với sàn hoặc tường với tường, ta chèn các vật liệu lót hoặc thanh chèn vào đáy khe, rãnh để kiểm soát chiều sâu của keo trám và tiết kiệm vật liệu trám một cách hiệu quả đảm bảo độ đồng đề chung.
Bước thứ 4: Chống thấm khe là một bước rất quan trong chúng ta tiến hành lựa chọn và sử dụng những giải pháp chống thấm để ngăn ngừa nước thấm từ phía bên ngoài thấm vào bên trong hoặc mặt sàn tầng trên ngấm xuống tầng dưới. Chúng ta nên sử dụng màng chống thấm bitum hoặc các vật liệu chuyên dụng khác được chỉ định thay thế tùy theo điều kiện cụ thể thời tiết khí hậu và vị trí lắp đặt cũng như yêu cầu đặc thù riêng của từng công trình dự án.
Bước thứ 5: Lắp đặt thanh nẹp khe lún, Sử dụng thanh nẹp khe lún đúng tiêu chuẩn, hàng hóa chính hãng, chuyên dụng như (nẹp nhôm khe lún, nẹp inox khe co giãn, thanh thép chịu lực) được sản xuất bởi Công ty NTT Việt Nam để lắp đặt cắt ghép theo đúng kích thước chiều dài thực tế để che phủ bề mặt khe lún khe co giãn, sản phẩm phải đảm bảo đúng tiêu chuẩn kỹ thuật kích thước bản vẽ thiết kế khe lún, tính thẩm mỹ, vừa bảo vệ vật liệu trám khe tránh các tác động từ các yếu tố bên ngoài và đồng thời cho phép khe lún co giãn, dịch chuyển mà không gây nứt vỡ bề mặt hoàn thiện. Nẹp khe co giãn lún NTT Việt Nam phải được thi công lắp đặt đúng theo quy trình các bước nêu trên, đúng vị trí, cốt cao độ, phương vị hoàn thiện và đảm bảo hai bên khe có độ tương đồng nhau.
Bước tiếp theo: Chúng ta tiến hành công đoạn bơm keo hoàn thiện trám mép tiếp giáp (thường sử dụng keo PU chuyên dụng) để bơm vào khe hở để phủ kín bề mặt tiếp giáp giữa hệ thanh khe lún với phần sàn tường sau khi ta đã tiến hành các bước như trình bày ở trên. Trước khi tiến hành bơm keo chúng ta nên dán băng keo giấy kéo dài ở hai bên mép để giữ vệ sinh cho bề mặt tránh loang lỗ, sau khi bơm keo thời gian khoảng 1-2 giờ (khi nhận thấy keo bắt đầu se khô bề mặt) thì tiến hành gỡ băng keo một cách cẩn thận không để bị kéo hỏng bề mặt.
Bước cuối cùng là: Tiến hành vệ sinh tổng thể khu vực thi công khe lún và nghiệm thu bàn giao cho Chủ đầu tư hoặc Tổng thầu xây lắp, ký xác nhận hoàn thành công việc

Trên đây là bài viết về Kích thước bản vẽ khe lún và các bước cơ bản tiến hành thi công tại các công trình dự án. Công ty NTT Việt Nam là đơn vị sản xuất các loại Nẹp kim loại chuyên dụng, nẹp chống trơn trượt cầu thang, nẹp khe co giãn, nẹp khe lún nẹp che khe nhiệt, nẹp đồng trang trí nội ngoại thât, nẹp trang trí starlight, nẹp Inox 304, sản xuất gia công theo yêu cầu, nẹp nhựa trát góc, các loại nẹp hoàn thiện trong xây dựng dân dụng và công nghiệp… Năng lực sản xuất đáp ứng nhu cầu cho các dự án công trình dự án lớn, Tổng thầu xây dựng theo nhiều giai đoạn khác nhau, Tổng thầu hoàn thiện trên toàn Việt Nam cũng như một số nước trong khu vực với cam kết hàng hóa thực chất lượng thật.
